Hvad skal du overveje, når du vælger keramiske varmeplader til industrielt udstyr?

1. Start med de faktiske varmekrav

Før du vælger et varmeelement, skal du definere den termiske opgave, det skal udføre. En komponent, der er designet til at opvarme et lille metalværktøj, kan have meget forskellige krav end en komponent, der bruges til at opvarme vand, opretholde en laboratorietemperatur eller opvarme en bred overflade. Den påtænkte anvendelse bestemmer det nødvendige varmeområde, effekttilførsel, temperaturområde, responstid og mekanisk arrangement.

Det er nyttigt at skelne mellem varmeelementets temperatur og den nødvendige temperatur på arbejdsfladen. Disse værdier kan afvige væsentligt, fordi varme skal passere gennem kontaktflader, huse, væsker, luftspalter eller andre materialer, før den når målet.

Definer driftsprofilen

Beskriv, hvordan udstyret vil blive brugt under en normal driftscyklus. Kontinuerlig drift, gentagne korte opvarmningscyklusser, intermitterende aktivering og hyppige koldstarter stiller forskellige krav til elementet og dets omgivende struktur. Den forventede omgivende temperatur og tilgængelig køling påvirker også den endelige driftstilstand.

• Måltemperatur:Identificer den nødvendige temperatur ved arbejdsemnet, væsken eller kontaktfladen i stedet for kun at stole på varmelegemets nominelle maksimum.
• Opvarmningskrav:Fastlæg, hvor hurtigt systemet skal nå sit driftsområde fra en koldstart.
• Driftscyklus:Registrer varigheden og hyppigheden af ​​opvarmningsperioder, inklusive pauser mellem cyklusser.
• Varmebelastning:Overvej massen af ​​den opvarmede genstand, varmetab og eventuelt indkommende materiale, der skal opvarmes.
• Fysiske begrænsninger:Definer den tilgængelige installationsplads, tilladte vægt, strømforsyning og monteringsarrangement.

Disse krav giver et praktisk grundlag for at sammenligne design. Uden dem kan en høj maksimal temperatur eller en høj wattværdi alene ikke fastslå, om en varmekomponent er passende til anvendelsen.

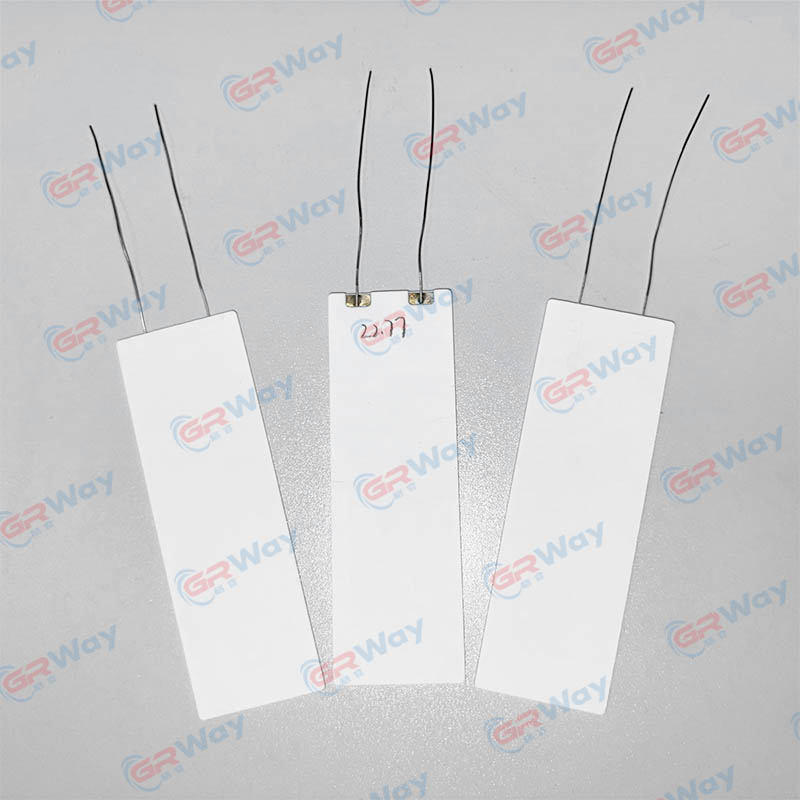

Sådan fungerer keramiske varmekomponenter

En typisk keramisk opvarmningsenhed kombinerer et elektrisk modstandselement med et keramisk legeme eller substrat. Når elektrisk strøm passerer gennem det resistive materiale, omdannes elektrisk energi til varme. Den resulterende varme bevæger sig gennem komponenten og ind i den omgivende struktur eller tilsigtede mål.

Den faktiske konstruktion varierer efter design. Nogle produkter bruger et trykt modstandsmønster integreret med et keramisk substrat, mens andre keramiske varmelegemearkitekturer bruger forskellige modstandsmaterialer eller elementarrangementer. Materialekombinationen, fremstillingsprocessen og tilsigtede driftsbetingelser skal bekræftes for den pågældende model.

Modstandselementet genererer varme

Det resistive element er centralt i varmefunktionen. Dens elektriske modstand, geometri og forbindelsesarrangement påvirker, hvordan varme genereres og distribueres. Lokale forskelle i modstandsmønsteret kan skabe temperaturvariationer på tværs af den aktive overflade, så elementlayoutet betyder lige så meget som den samlede effektvurdering.

Den keramiske struktur understøtter elementet

Det keramiske substrat holder den resistive struktur i dens tilsigtede konfiguration og bidrager til komponentens termiske og elektriske opførsel. Alumina-baserede designs kan for eksempel kombinere nyttige termiske egenskaber med elektrisk isolering. Men den keramiske sammensætning og konstruktion varierer mellem produkterne, og egenskaberne for en kvalitet bør ikke automatisk tildeles en anden.

Varme skal rejse til målet

Selv når elementet producerer tilstrækkelig varme, kan dårlig termisk kontakt bremse systemets reaktion eller skabe ujævne temperaturer. Vejen fra varmeelementet til målet inkluderer det keramiske legeme, monteringsgrænsefladen, ethvert mellemlag og selve den opvarmede genstand.

Af denne grund,Keramiske varmepladerbør betragtes som en del af en komplet termisk samling. Overfladekontakt, spændetryk, hvor det er relevant, omgivende isolering og varmeafledning fra tilstødende dele har alle indflydelse på systemets faktiske ydeevne.

3. Evaluer materialer og deres termiske egenskaber

Materialevalg påvirker termisk ledningsevne, elektrisk isolering, mekanisk styrke, termisk udvidelse og modstand mod det tilsigtede driftsmiljø. Det korrekte valg afhænger af balancen mellem egenskaber, der kræves af applikationen, snarere end en enkelt overskriftsspecifikation.

Alumina keramik

Aluminiumoxid, eller aluminiumoxid, bruges i mange keramiske varmekomponenter. Det nøjagtige aluminiumoxidindhold og formulering varierer efter kvalitet. Nogle tilgængelige mikrovarmerdesigns specificerer en 95% aluminiumoxid keramisk krop, hvilket illustrerer, hvorfor materialesammensætningen bør kontrolleres i forhold til den relevante produktspecifikation i stedet for at antages på tværs af hver varmelegeme.

For en aluminiumoxidbaseret komponent omfatter vigtige overvejelser termisk ledningsevne, mekanisk tilstand, termisk udvidelse, dimensionskonsistens og elektrisk isolering under de tilsigtede forhold. Disse egenskaber påvirker både opvarmningsadfærd og integration i den færdige samling.

Modstandsmateriale og substratkonstruktion

Modstandselementet og det keramiske substrat udfører forskellige funktioner. En produktside kan identificere wolfram eller en molybdæn-mangan-baseret ledende pasta i en bestemt fremstillingsproces, men den information fastslår ikke, at alle keramiske varmelegemer bruger den samme leder eller konstruktionsmetode.

Når du evaluerer et design, skal du bekræfte modstandsmaterialet, substratsammensætningen, forbindelsesmetoden og fremstillingsarrangementet med de specifikke modeldata. Disse detaljer kan påvirke elementets driftsgrænser og kompatibilitet med dets tilsigtede kredsløb og mekaniske hus.

Materialedata skal altid fortolkes som et sæt af relaterede egenskaber. En keramik med nyttig termisk ledningsevne kan stadig kræve omhyggelig mekanisk støtte, mens fremragende elektrisk isolering ikke eliminerer behovet for passende kredsløbsbeskyttelse og test på samlingsniveau.

4. Match dimensioner og geometri til udstyret

Formen på en varmekomponent bestemmer, hvordan den passer ind i produktet, og hvordan dens aktive område kommer i kontakt med det tilsigtede mål. Plade-, ring-, skive-, firkantede og rektangulære geometrier kan være tilgængelige i bestemte produktfamilier, men tilgængelige dimensioner og former skal verificeres for den pågældende model.

Aktivt område og varmefordeling

En større plade kan sprede varme over et bredere område, men en større overflade garanterer ikke automatisk ensartet temperatur. Placeringen af ​​modstandselementet, monteringsarrangementet og lokale varmetab kan skabe varme og kølige zoner, selv når de udvendige dimensioner synes passende.

Identificer hvilket område der skal opvarmes, og hvor den termiske belastning vil blive koncentreret. Hvis målet har en ujævn form eller kun får kontakt på nogle få punkter, skal du evaluere den resulterende temperaturprofil i stedet for at behandle den fulde plade som en lige så aktiv overflade.

Tykkelse, frirum og monteringspunkter

Tykkelse påvirker komponentens emballage, termiske masse og varmeoverførselsvej. Et monteringsarrangement skal tage højde for den keramiske krops dimensioner og udvidelsen af ​​omgivende materialer under drift. Snævre afstande kan skabe monteringsproblemer, mens for store mellemrum kan reducere termisk kontakt, hvor direkte ledning er påkrævet.

Dimensioner og tolerancer bør dokumenteres, før det omgivende hus eller montage færdiggøres. En måltegning, når den er tilgængelig, er særlig nyttig til kontrol af monteringshuller, kontaktflader, tilslutningssteder og den tilgængelige plads til elektrisk isolering.

Bekræft mekanisk kompatibilitet

Keramiske materialer kan være stærke under passende belastningsforhold, men kan være sårbare over for koncentreret belastning, stød eller ujævn fastspænding. Støtteflader bør derfor matche den påtænkte monteringsmetode. Undgå at antage, at en komponent kan tåle bøjnings- eller installationsbelastninger, blot fordi den fungerer godt ved høje temperaturer.

Ydeevneparametre, der skal gennemgås

Produktspecifikationer bliver nyttige, når de sammenlignes med de krav, der stilles til udstyret. Flere parametre bør gennemgås sammen, fordi hver beskriver et andet aspekt af ydeevne.

Driftstemperatur og maksimal temperatur

Almindelig driftstemperatur og maksimal driftstemperatur er ikke udskiftelige. En komponent kan have en angivet øvre grænse, som ikke er beregnet til at repræsentere dens kontinuerlige driftstilstand i enhver installation. Varmesænkning, omgivelsestemperatur, montering, effekttilførsel og termisk belastning kan påvirke den temperatur, der er opnåelig i praksis.

For eksempel identificerer nogle offentliggjorte mikrovarmerspecifikationer en almindelig driftstemperatur på 200°C og en maksimal driftstemperatur på 500°C. Disse værdier beskriver en bestemt produktspecifikation og må ikke behandles som universelle klassificeringer for hver keramisk varmeovn.

Opvarmningstid og termisk respons

Opvarmningstiden afhænger af varmelegemets termiske masse, tilgængelig effekt, kontaktforhold, varmetab og målets masse. En hurtig reaktion kan være vigtig i udstyr, der fungerer i korte cyklusser, mens et system designet til at holde en konstant temperatur kan lægge større vægt på stabilitet og varmefordeling.

Nominel spænding, effekt og modstand

Elektriske parametre skal matche den tilsigtede strømforsyning og styrekredsløb. Nominel spænding og effekt bør gennemgås sammen med elementmodstand, ledninger, stik og beskyttelsesenheder. En komponent bør ikke vælges udelukkende, fordi dens effektklassificering forekommer høj nok uden at kontrollere resten af ​​det elektriske design.

Isolering og temperaturensartethed

Elektrisk isolering skal forblive passende under de forventede temperatur- og miljøforhold. Samtidig skal overfladetemperaturfordeling være passende til påføringen. Et varmelegeme, der når den krævede gennemsnitstemperatur, kan stadig være uegnet, hvis lokale hot spots beskadiger et emne, eller hvis køligere områder forhindrer processen i at nå sit mål.

6. Anvendelser på tværs af forskellige industrier

Keramisk-baserede varmeapparater bruges i en række forskellige udstyr, fra små forbrugerapparater til industri- og laboratoriesystemer. Den korrekte konfiguration afhænger af den termiske opgave, miljøforhold, kontaktarrangement og elektriske krav for hver applikation.

Små husholdningsapparater og apparater til personlig pleje

Hårstylingsapparater, kompakte vandopvarmningsapparater, strygejern og lignende produkter har brug for varmekomponenter, der passer ind i begrænsede rum. Opvarmningstid, overfladetemperatur, isolering og kontakt med omgivende dele er vigtige designovervejelser. Det færdige apparat har også brug for passende temperaturregulering og beskyttelsesforanstaltninger til dens tilsigtede brug.

Industrielt værktøj og forarbejdningsudstyr

Industrielle varmeapparater kan tjene loddeværktøjer, tætningsudstyr, specialiserede varmesamlinger eller andre processer, der kræver lokalt termisk input. Den påkrævede driftscyklus og måltemperaturen varierer fra applikation til applikation. Ingeniører bør derfor vurdere komponenten i den faktiske værktøjsgeometri i stedet for kun at stole på en generel beskrivelse af dens tilsigtede brug.

Laboratorie- og analyseudstyr

Kompakte varmeaggregater kan være nyttige i instrumenter, hvor pladsen er begrænset, og gentagelige termiske forhold er vigtige. Laboratorieapplikationer kan kræve opmærksomhed på temperaturstabilitet, lokal ensartethed, kemisk kompatibilitet og interaktioner mellem varmeapparatet og tilstødende sensorer eller præcisionskomponenter.

Medicinsk og andet specialiseret udstyr

Nogle temperaturkontrollerede enheder bruger kompakte varmekomponenter til at opvarme væsker, overflader eller interne enheder. Sådanne applikationer kræver en omhyggelig vurdering af det komplette enhedsdesign, inklusive tilladt temperaturvariation, elektrisk isolation, materialekompatibilitet og gældende lovkrav. En generisk varmelegemespecifikation alene fastslår ikke egnethed til en reguleret anvendelse.

• Hvidevarer:Fokus på kompakt konstruktion, gentagelig opvarmning og integration med apparatets beskyttende kontroller.
• Industrielle værktøjer:Fokus på driftscyklus, måltemperatur, modstand mod driftsmiljøet og monteringsstabilitet.
• Laboratorieinstrumenter:Fokus på temperaturmåling, repeterbarhed og interaktion med nærliggende følsomme komponenter.
• Specialudstyr:Fokus på applikationsspecifik validering, sporbare krav og relevante sikkerhedsforpligtelser.

Hvor et varmesystem har brug for lokaliseret varme i et kompakt format,Keramiske varmepladerkan være værd at vurdere sammen med andre varmeteknologier. Den endelige beslutning bør afhænge af verificerede specifikationer og ydeevne i den påtænkte samling, ikke på en applikationsliste alene.

7. En praktisk udvælgelsestjekliste

En struktureret udvælgelsesproces hjælper ingeniører med at undgå uoverensstemmelser mellem varmeelementet og udstyret. Følgende sekvens kan bruges under tidlige designgennemgange og ved sammenligning af kandidatkomponenter.

1. Dokumenter det termiske mål.Definer den nødvendige temperatur på arbejdsfladen, den tilladte variation og den tid, der er til rådighed for opvarmning.
2. Beregn varmebelastningen.Redegør for målets masse, varmetab til omgivelserne, kontaktforhold og ændringer i materialet, der opvarmes.
3. Bekræft den fysiske konvolut.Registrer den tilgængelige længde, bredde, tykkelse, monteringspunkter, konnektorplaceringer og krav til frigang.
4. Match det elektriske design.Bekræft forsyningsspænding, effekt, modstand, tilslutningsarrangement, omskiftning og nødvendig kredsløbsbeskyttelse.
5. Gennemgå materialedataene.Tjek den keramiske kvalitet, termiske egenskaber, isoleringskrav og kompatibilitet med driftsmiljøet.
6. Definer driftscyklussen.Angiv opvarmningsvarighed, frekvens, afkølingsperioder og forventede ændringer i omgivende forhold.
7. Planlæg temperaturmåling.Identificer, hvor temperaturen skal måles, og hvordan sensoraflæsningen relaterer sig til temperaturen på målet.
8. Godkend hele samlingen.Test varmekomponenten med det tilsigtede hus, monteringsmetode, målmateriale og kontrolstrategi.

Til produktsammenligning skal du bruge et fælles sæt driftsbetingelser. To varmelegemer bør ikke betragtes som ækvivalente, blot fordi de deler samme dimensioner eller annoncerede maksimale temperaturer. Deres elektriske konfiguration, termiske respons og installationskrav kan variere.

Installation og temperaturkontrol

Korrekt installation er en væsentlig del af varmeydelsen. Selv en passende komponent kan give inkonsistente resultater, hvis dens monteringsflade, elektriske forbindelser, sensorposition eller varmeoverførselsvej afviger fra det tilsigtede design.

Sørg for passende mekanisk støtte

Monteringsarrangementet skal understøtte den keramiske krop uden at skabe utilsigtede koncentrerede belastninger. Kontroller planheden af ​​kontaktflader, placeringen af ​​fastgørelsesanordninger og dimensionsforholdet mellem varmeren og det omgivende hus. Hvis designet afhænger af direkte termisk kontakt, skal du bekræfte, at grænsefladen er i overensstemmelse med producentens installationsvejledning.

Overvej termisk ekspansion

Opvarmning og afkøling forårsager dimensionsændringer i den keramiske komponent og tilstødende materialer. Forskelle i termisk ekspansion kan påvirke pasformen eller skabe stress ved grænsefladen. Det mekaniske arrangement skal tage højde for disse ændringer i hele det påtænkte driftsområde, inklusive gentagen opvarmning og afkøling.

Design kontrolstrategien omkring målet

En temperaturregulator, sensor, koblingsenhed og beskyttelseskredsløb bør vælges i overensstemmelse med det påkrævede niveau af regulering og de farer, der er forbundet med udstyret. Følerens placering er særlig vigtig: En føler tæt på varmeelementet kan reagere anderledes end en måling af det faktiske emne eller opvarmede væske.

Gå ikke ud fra, at en keramisk komponent automatisk holder en sikker eller konstant temperatur. Medmindre den specifikke designdokumentation fastslår andet, skal temperaturkontrol og overtemperaturbeskyttelse behandles som tekniske krav på systemniveau.

Bekræft elektrisk og miljøbeskyttelse

Elektriske forbindelser, isolationsafstande, kabelklassificeringer, indkapslinger og beskyttelsesanordninger skal være egnede til den tilsigtede spænding, temperatur og omgivelser. Fugt, ledende kontaminering, vibrationer og udsættelse for procesmaterialer kan indføre yderligere krav. Den færdige samling bør vurderes under de forhold, den er designet til at møde.

Under systemintegration,Keramiske varmepladerskal evalueres med den aktuelle sensorposition, monteringsarrangement og termisk belastning. Dette giver et mere meningsfuldt syn på ydeevnen end at teste komponenten isoleret.

9. Almindelige design- og integrationsfejl

Mange opvarmningsproblemer kommer fra et misforhold mellem produktspecifikationen og dets installerede driftsforhold. Gennemgang af hyppige designfejl tidligt kan hjælpe med at forhindre ydeevneproblemer under montering og test.

Valg af maksimal temperatur alene

En maksimal temperaturvurdering beskriver ikke opvarmningsadfærd, temperaturstabilitet eller hvor meget varme der når målet. Gennemgå driftsområdet og testbetingelserne sammen med kravene til effekt, geometri og varmeoverførsel.

Ignorerer kontaktmodstand

Små huller eller ujævn kontakt kan begrænse varmeoverførslen og føre til lokale temperaturforskelle. Gennemgå monteringsgrænsefladen og måloverfladen, især hvor samlingen er afhængig af ledning snarere end konvektion eller stråling.

Brug af en uegnet kontrolsensorplacering

En sensor kan indikere en acceptabel temperatur, mens arbejdsfladen forbliver for kølig, eller et lokalt område bliver for varmt. Bestem, hvilken temperatur der er kritisk for processen, og placer og valider derefter sensoren i overensstemmelse hermed.

Overser virkningen af ​​de omgivende forhold

Ændringer i luftstrøm, kabinettemperatur, køling eller varmebelastning kan ændre driftspunktet. Ydeevne observeret i et åbent testarrangement repræsenterer muligvis ikke ydeevne inde i en færdig maskine.

Forudsat at alle keramiske kvaliteter opfører sig på samme måde

Materialesammensætning, elementdesign, fremstillingsproces, dimensioner og tilslutningsarrangement varierer efter model. Brug den gældende specifikation i stedet for at overføre data fra et overfladisk lignende produkt.

• Bekræft skelnen mellem måltemperatur og varmelegemetemperatur.
• Kontroller driftsgrænser under den tilsigtede driftscyklus.
• Gennemgå både elektriske krav og mekaniske tolerancer.
• Valider temperaturfordelingen efter slutmontering.
• Dokumenter unormale forhold og den nødvendige beskyttelsesreaktion.

10. Test, vedligeholdelse og levetid

Test skal afgøre, om varmesystemet opfylder kravene i den konfiguration, hvor det rent faktisk skal bruges. Evalueringen kan omfatte opvarmningstid, steady-state temperatur, temperaturfordeling, elektrisk opførsel, isoleringsydelse og gentagne driftscyklusser.

Mål ydeevne under realistiske forhold

Brug den tilsigtede forsyning, målmateriale, monteringsarrangement, kabinet og kontrolindstillinger. Registrer de indledende betingelser og mål temperaturen på de steder, der har betydning for processen. Hvor ensartet temperatur er vigtig, kan et enkelt målepunkt være utilstrækkeligt til at identificere lokale varme punkter eller kølige områder.

Evaluer gentagne driftscyklusser

Gentagen opvarmning og afkøling kan afsløre ændringer, der muligvis ikke vises under en kort demonstration. Afhængigt af applikationen kan evaluering omfatte gentagne starter, stabil drift, nedlukning og afkøling. Enhver cyklustest bør afspejle de angivne krav og det specifikke produkts tilladte driftsbetingelser.

Undersøg den omgivende samling

Vedligeholdelse skal tage højde for varmelegemet, dets forbindelser, monteringsstruktur, sensor og kontroludstyr. Inspektionsprocedurer afhænger af enheden og dens driftsmiljø, men kan omfatte kontrol af synlige skader, løse forbindelser, kontaminering, ændringer i termisk kontakt og tegn på unormal overophedning.

Vedligeholdelsesintervaller bør følge udstyrets risikovurdering og den relevante produktvejledning. Hvis temperaturresponsen ændres, skal du undersøge det komplette termiske system i stedet for at antage, at opvarmningskomponenten alene er ansvarlig.

Ydeevnen skal i sidste ende bedømmes ud fra verificerede driftsdata. Et design, der opvarmes hurtigt i en laboratorieopsætning, kan opføre sig anderledes efter installation, mens et system, der når sin måltemperatur, stadig kan kræve forbedringer i ensartethed, kontrolrespons eller mekanisk pålidelighed.

11. Ofte stillede spørgsmål

Afsluttende tekniske overvejelser

Pålideligt valg af varmelegeme kræver, at de elektriske, termiske og mekaniske krav tages i betragtning sammen. Materialesammensætningen bestemmer en del af komponentens opførsel, mens elementdesign, dimensioner, monteringsforhold og temperaturkontrol bestemmer, hvordan den yder efter installation.

For industrielt udstyr er den mest nyttige specifikation en, der klart forbinder produktegenskaber med de tilsigtede driftsbetingelser. Bekræft de nominelle grænser, gennemgå installationskravene, og evaluer det færdige system gennem gentagelige tests, før du færdiggør designet.

Rent praktisk bør keramiske varmeplader vurderes som en del af et komplet varmesystem. Deres egnethed afhænger af målt ydeevne, dokumenterede materialeegenskaber og kompatibilitet med det udstyr, de skal installeres i.
