At vælge enLodning Varmeelementstarter med at forstå den faktiske loddeproces i stedet for at vælge en komponent alene efter watt. Den nødvendige samlingstemperatur, emnestørrelse, termisk belastning, forsyningsspænding, fysiske dimensioner, følermetode og driftscyklus har alle indflydelse på egnetheden af en varmekerne. En velovervejet udvælgelsesproces hjælper udstyrsdesignere med at identificere kompatible komponenter, etablere målbare ydeevnekrav og forhindre undgåelige problemer under montering og brug.
Denne vejledning forklarer, hvordan man definerer applikationskrav, vurderer keramisk konstruktion, sammenligner elektriske og mekaniske specifikationer, evaluerer temperaturregulering og verificerer en komponent før integration. Den dækker også almindelige udvælgelsesfejl, inspektionsprocedurer og praktiske spørgsmål om udskiftning og kompatibilitet.
Indholdsfortegnelse
Vælg et emne nedenfor for at hoppe direkte til det relevante afsnit.
- Definer først loddeapplikationen
- Bestem det faktiske varmebehov
- Match spænding, modstand og effekt
- Evaluer keramiske materialer og konstruktion
- Bekræft dimensioner og elektriske forbindelser
- Overvej temperaturføling og kontrol
- Sammenlign specifikationer uden gætværk
- Bekræft ydeevne før integration
- Undgå almindelige udvælgelsesfejl
- Ofte stillede spørgsmål
- Endelig teknisk tjekliste
1. Definer først loddeapplikationen
Den første beslutning er ikke hvilken varmelegeme der skal købes, men hvad det færdige værktøj skal udrette. To loddeværktøjer kan bruge keramisk varmeteknologi, mens de tjener meget forskellige formål. En kan håndtere fine elektroniske forbindelser, mens en anden skal overføre varme til større klemmer eller ledere. Deres termiske krav, spidsstrukturer og kontrolkrav kan derfor variere væsentligt.
Identificer arbejdsemnet og samlingens egenskaber
Begynd med at dokumentere de materialer, der samles, den omtrentlige fugestørrelse, formen på kontaktområdet og mængden af varme, emnet optager. En lille kobberpude og en stor metalterminal fjerner ikke varme fra arbejdsspidsen i samme hastighed.
Emnets tykkelse og varmeledningsevne er særligt vigtige. Materialer, der leder varme væk hurtigt, kan kræve et værktøj med en anden genvindingsprofil end den, der bruges til små, termisk isolerede forbindelser. Varmeren bør vurderes sammen med den tilsigtede spidsgeometri, da varmegenerering alene ikke bestemmer, hvor effektivt energi når samlingen.
Beskriv den påtænkte driftscyklus
Overvej, om udstyret fungerer intermitterende eller udfører gentagne loddeoperationer over en længere periode. Registrer den forventede opstartsfrekvens, typisk opvarmningsvarighed, køleintervaller og omgivende forhold. Disse detaljer hjælper med at fastslå, om designet skal prioritere hurtig opvarmning, temperaturstabilitet under vedvarende arbejde eller genopretning efter gentagen kontakt med et emne.
- Definer emnets materialer og rækkevidden af samlingsstørrelser.
- Identificer typen af loddeværktøj og dets tilsigtede driftsmiljø.
- Estimer, hvor ofte værktøjet opvarmes, afkøles og vender tilbage til drift.
- Angiv den nødvendige temperaturkontrolmetode og acceptabel termisk variation.
- Registrer eventuelle restriktioner på komponentstørrelse, vægt, isolering eller ledningsføring.
En klar ansøgning giver de efterfølgende elektriske og mekaniske kontroller et praktisk formål. Uden det kan en komponent matche en nominel vurdering, men alligevel yde dårligt i det færdige værktøj.
2. Bestem det faktiske varmebehov
Temperaturkravene skal skelne mellem varmelegemet, arbejdsspidsen og loddeforbindelsen. Disse steder har forskellige termiske forhold, så deres temperaturer bør ikke behandles som identiske.
Varmeren genererer termisk energi, spidsen overfører denne energi, og samlingen modtager den, mens den interagerer med emnet og loddet. Varme går også tabt til omgivende komponenter og miljøet. Den resulterende temperatur ved samlingen afhænger af hele systemet snarere end af varmeapparatets specifikationer isoleret.
Adskil det nødvendige sætpunkt fra komponentgrænsen
Styringsindstillingspunktet beskriver den temperatur, som udstyret er beregnet til at holde på dets udpegede målepunkt. Varmerens tilladte driftstemperatur definerer en anden grænse. En fremstillingsproces såsom keramisk sintring involverer endnu et temperaturområde og bør ikke bruges til at udlede driftsgrænsen for en færdig komponent.
Angiv det normale arbejdsområde, den påkrævede maksimale driftstilstand og det sted, hvor temperaturen skal måles. Bestem også, om påføringen kræver stabil temperatur under let kontakt, hurtig genopretning efter et varmeintensivt led eller begge dele.
Vurder termisk respons i sammenhæng
Opvarmningstiden måler, hvor lang tid samlingen tager at nå en defineret temperatur fra en angivet starttilstand. Restitutionstid beskriver, hvordan temperaturen reagerer, efter at spidsen mister varme under drift. Disse er relaterede, men forskellige præstationsmål.
For eksempel kan et varmelegeme hurtigt nå sit sætpunkt, når der ikke er noget emne til stede, men opleve et betydeligt temperaturfald, når det kommer i kontakt med en stor metalterminal. Denne adfærd kan afspejle den termiske belastning, spidsdesign, kontaktkvalitet eller kontrolrespons snarere end en utilstrækkelig maksimal temperaturklassificering.
Udvælgelsesprincip:Definer den nødvendige temperatur ved et kendt målepunkt og under en repræsentativ arbejdsbelastning. Et temperaturtal uden testbetingelser er ikke nok til at sammenligne komplette loddesystemer.
Overvej både varmekapacitet og varmeoverførsel
Den energi, der kræves for at hæve en komponents temperatur, afhænger til dels af dens masse og materialeegenskaber. En større spids eller holder kræver generelt mere energi for at nå den samme temperaturændring end en mindre del lavet af et sammenligneligt materiale.
Men at reducere komponentstørrelsen alene garanterer ikke bedre ydeevne. Designet skal stadig overføre nyttig varme til samlingen, opretholde tilstrækkelig mekanisk styrke og understøtte den tilsigtede driftscyklus. Vælg varmelegemet og tilhørende spids som en koordineret termisk samling.
4. Evaluer keramiske materialer og konstruktion
Keramisk varmeteknologi bruges i kompakte varmesamlinger, fordi den keramiske krop kan give elektrisk isolering, mens den understøtter en integreret modstandsvarmestruktur. Den endelige adfærd afhænger af materialesammensætning, varmelagsdesign, fremstillingsproces, dimensioner og kvalitet af den færdige komponent.

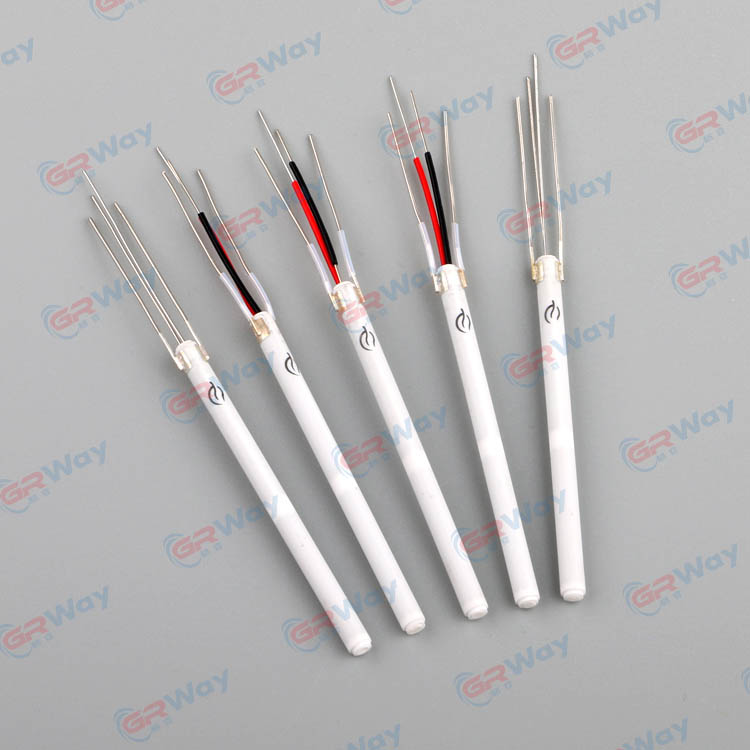

Forstå keramisk aluminiumoxidkonstruktion
Aluminiumoxid eller aluminiumoxid (Al₂O₃) bruges i mange elektriske varmekomponenter. Dens elektriske isolering og termiske egenskaber gør den velegnet til en række kompakte varmedesigns. De nøjagtige egenskaber af en færdig del afhænger af den keramiske sammensætning, forarbejdningsbetingelser, geometri og konstruktion.
En fremstillingsmetode placerer et ledende resistivt mønster på keramisk materiale og integrerer lagene gennem en kontrolleret højtemperatursintringsproces. Denne struktur kan kombinere varmekredsløbet og isoleringslegemet i en kompakt samling.
Produktinformationen, der er knyttet til denne keramiske varmeserie, identificerer 95 % aluminiumoxid som hovedmaterialet og beskriver et trykt varmelag integreret gennem højtemperatursintring. Det står også, at en varmelegemeoverflade kan nå op til 800°C inden for 30 sekunder. Dette tal bør kontrolleres i forhold til den specifikke model og dens målebetingelser, før det bruges som et design- eller acceptkrav.
Gennemgå varmelaget og isoleringen sammen
Det resistive lag bestemmer vigtige elektriske og varmegenererende egenskaber. Dets mønster, dimensioner og forhold til den keramiske krop påvirker modstand og varmefordeling. I mellemtiden skal den isolerende struktur opfylde de elektriske krav til den færdige applikation.
Materialevalg alene beviser ikke, at en bestemt komponent er passende. En keramisk kvalitet, konstruktion og fremstillingsproces bør evalueres i forhold til den forventede driftstemperatur, elektrisk stress, termisk cyklus og mekaniske installationsforhold.
Overvej termisk og mekanisk belastning
Keramiske materialer kan tilbyde nyttig ydeevne ved høj temperatur, men de kan være sårbare over for stød, bøjning og koncentrerede mekaniske belastninger. Et design bør derfor undgå unødig belastning af varmeren under installation og drift.
Gentagen opvarmning og afkøling kan også påvirke samlingen. Den keramiske krop, modstandslaget, forbindelser, holder og omgivende metaldele kan reagere forskelligt på temperaturændringer. Deres kombinerede design skal rumme den tilsigtede driftscyklus uden at stole på ubekræftede antagelser om levetid.
For produktbaggrund, materialeoplysninger og producentens angivne omfang, besøgGREENWAY®.
5. Bekræft dimensioner og elektriske forbindelser
Fysisk pasform er lige så vigtig som elektrisk kompatibilitet. Et varmelegeme, der opfylder den påkrævede spænding og modstand, kan stadig være uegnet, hvis det ikke kan passe sikkert inde i håndtaget, spidsenheden eller den omgivende holder.
Tjek hele den mekaniske grænseflade
Gennemgå den keramiske krops længde og diameter, indføringsdybde, endegeometri, blyudgangsposition, isoleringsmuffe og holdearrangement. Mål de dele, der bestemmer justering og kontakt, ikke kun de overordnede ydre dimensioner.
Frigang er vigtig, fordi varmeren skal passe uden overdreven kraft eller uønsket bevægelse. En alt for stram installation kan skabe mekanisk belastning, mens en alt for løs grænseflade kan reducere termisk kontakt eller tillade komponenten at flytte sig under brug.
Undersøg ledninger og tilslutningspunkter
Blymateriale, længde, føring, termineringsmetode og isolering skal passe til værktøjets elektriske design. Ledningerne skal nå deres tilslutningspunkter uden overdreven spænding, skarpe bøjninger eller kontakt med overflader uden for deres tilladte temperaturområde.
Hvor der er flere elektriske kredsløb til stede, skal du skelne strømforbindelserne fra eventuelle sensorforbindelser. Kontroller stiftarrangementet i forhold til den relevante tegning i stedet for at antage, at dele med lignende udseende deler den samme ledningskonfiguration.
Bekræft grænsefladen med arbejdsspidsen
Holderen og spidsarrangementet giver den fysiske vej, gennem hvilken varme når arbejdsemnet. Kontaktforhold, indføringsdybde, overfladetilstand og komponentjustering kan påvirke termisk modstand.
For en udskiftning skal du sammenligne det originale varenummer og den tekniske tegning, når det er muligt. Lignende udseende etablerer ikke tilsvarende modstand, sensoradfærd, isolering eller mekanisk pasform. Et dimensionelt match alene er ikke tilstrækkeligt grundlag for substitution.
7. Sammenlign specifikationer uden gætværk
Et nyttigt sammenligningsark bør skelne bekræftede specifikationer fra værdier, der forbliver udefinerede. Dette gør det lettere at vurdere alternative modeller uden at antage, at lignende produktnavne eller eksterne dimensioner betyder tilsvarende ydeevne.
| Evalueringspunkt | Oplysninger til registrering | Årsag til verifikation |
|---|---|---|
| Anvendelse | Værktøjstype, emne, typisk samlingsstørrelse, driftscyklus | Fastlægger de faktiske termiske krav. |
| Elektrisk vurdering | Nominel spænding, nominel effekt, modstand, tolerance | Bekræfter kompatibilitet med strømforsyningen og drevkredsløbet. |
| Temperaturområde | Påkrævet sætpunkt, tilladt driftsområde, målepunkt | Adskiller applikationskravet fra komponentgrænsen. |
| Termisk respons | Opvarmningstid, restitutionsadfærd, definerede testbetingelser | Understøtter meningsfulde præstationssammenligninger. |
| Mekaniske dimensioner | Længde, diameter, endegeometri, indføringsdybde, tolerancer | Bekræfter, at delen passer til den påtænkte samling. |
| Forbindelser | Ledningsarrangement, ledningstype, afslutning, isolering | Reducerer integrationsfejl og uegnede ledningsændringer. |
| Sansning og kontrol | Sensortype, sensorposition, controllerkompatibilitet | Understøtter nøjagtig temperaturfeedback og regulering. |
| Kvalitetsverifikation | Inspektionskriterier, testmetode, acceptgrænser | Definerer, hvordan overensstemmelse vurderes. |
Faktiske klassificeringer, dimensionstolerancer og testgrænser bør bekræftes i den tekniske dokumentation for den specifikke model, der overvejes.
Vurder tilsvarende driftsforhold
Sammenligning af to komponenter er kun nyttig, når deres resultater måles under konsistente forhold. Starttemperatur, strømforsyning, controllerindstillinger, spidsgeometri, sensorplacering og påført termisk belastning kan alle påvirke resultatet.
For eksempel bør en opvarmningsmåling foretaget ved den keramiske overflade ikke sammenlignes direkte med en måling foretaget ved arbejdsspidsen, medmindre testmetoden etablerer et gyldigt grundlag for at gøre det. På samme måde kan en ubelastet temperaturtest ikke fuldt ud beskrive genvinding under gentagen kontakt med et emne.
Brug offentliggjorte specifikationer til indledende screening, og anvend derefter en defineret valideringsprocedure for at bekræfte egnethed til den faktiske anvendelse.
8. Bekræft ydeevne før integration
Før en komponent godkendes til produktionsbrug, skal du kontrollere, at dens elektriske, mekaniske og termiske opførsel opfylder designkravene. Den præcise procedure afhænger af udstyret, men en struktureret evaluering hjælper med at adskille specifikationers uoverensstemmelser fra monteringsproblemer.
- Gennemgå dokumentationen:Bekræft komponentidentifikation, elektriske klassificeringer, dimensioner, forbindelser, temperaturgrænser og sensordetaljer.
- Undersøg den fysiske tilstand:Tjek for synlige revner, beskadiget isolering, bøjede ledninger, forurening eller andre defekter, der kan påvirke installationen eller sikkerheden.
- Kontroller elektrisk kontinuitet:Brug den specificerede målemetode til at kontrollere varmekredsen og relevante forbindelser. Sammenlign resultatet med modellens nominelle modstand og tilladte tolerance.
- Bekræft den samlede pasform:Bekræft justering, fastholdelse, mellemrum, ledningsføring og den tilsigtede kontakt mellem varmeren og de omgivende komponenter.
- Udfør en kontrolleret opvarmningstest:Brug den godkendte forsyning, kontrolindstillinger, sensorarrangement og temperaturmålingsmetode.
- Evaluer den tilsigtede arbejdsbyrde:Mål temperaturadfærd under repræsentative loddeoperationer, herunder genvinding efter varmeoverførsel til emnet.
- Dokumenter resultatet:Registrer testbetingelser, målinger, observeret adfærd og overholdelse af definerede acceptkriterier.
Brug gentagelige målemetoder
Temperaturmålinger kan variere med instrumenttype, sondeplacering, kontakttryk og responstid. Etabler en ensartet metode, før du sammenligner komponenter. Hvis et måleinstrument ikke er blevet valgt, skal du bestemme det nødvendige måleområde, nøjagtighed og responskarakteristika for testen.
Elektriske kontroller skal også følge den relevante procedure. Modstandsaflæsninger kan variere med temperatur og måleforhold, så komponenten bør vurderes i forhold til de korrekte referencebetingelser.
Adskil varmelegemedefekter fra systemproblemer
Når et samlet værktøj ikke når den nødvendige temperatur, skal du inspicere hele varmekredsløbet i stedet for automatisk at tilskrive problemet til kernen. Mulige årsager omfatter en uegnet strømforsyning, løse forbindelser, en fejltilpasset sensor, forkerte controllerindstillinger, dårlig termisk kontakt eller en uegnet spids.
Denne diagnostiske tilgang hjælper med at identificere det virkelige problem og undgår at udskifte en kompatibel komponent, når fejlen ligger et andet sted i systemet.
9. Undgå almindelige udvælgelsesfejl
Valg alene efter effekt
Strøm er kun en del af specifikationen. En komponent kan have tilstrækkelig nominel watt, men stadig ikke levere den påkrævede adfærd, fordi spidsen, termisk grænseflade eller controller er uegnet. Sammenlign termisk respons og den komplette systemkonfiguration samt elektriske klassificeringer.
Forveksler varmelegemetemperaturen med spidstemperaturen
En varmelegemes overfladetemperatur er ikke nødvendigvis lig med arbejdsspidstemperaturen, og ingen af delene er nødvendigvis lig med temperaturen ved loddesamlingen. Identificer altid målestedet og driftsbetingelserne forbundet med en angivet temperatur.
Forudsat at lignende modeller er udskiftelige
Komponenter fra forskellige værktøjsmodeller kan have lignende former, mens de er forskellige i modstand, ledningskonfiguration, sensoregenskaber, strømkrav eller isolering. Bekræft specifikationerne, før du godkender en erstatning.
Ignorerer termisk kontakt
Et varmelegeme kan fungere anderledes, når det placeres inde i en holder eller spidssamling med dårlig kontakt. Undersøg grænsefladen, indføringsdybden, justeringen og samlingstolerancerne, før du foretager ændringer i det elektriske system.
Ændring af driftsspænding for at kompensere for svag opvarmning
Forøgelse af forsyningsspændingen uden at kontrollere designet kan medføre overdreven elektrisk og termisk belastning. Undersøg den nominelle forsyning, kredsløbsforbindelser, kontrolrespons og varmeoverførselsvej, før du ændrer nogen driftstilstand.
Accept af specifikationer uden testbetingelser
En temperatur- eller opvarmningspåstand er svær at fortolke, medmindre starttilstanden, målepunktet, forsyningsbetingelserne og testmetoden er kendt. Spørg efter de relevante modelspecifikke detaljer og opstil målbare acceptkriterier for det færdige værktøj.
10. Ofte stillede spørgsmål
Hvilken information er nødvendig for at vælge den korrekte varmelegeme til et loddeværktøj?
Start med værktøjsmodellen eller samlingstegningen, nominel forsyningsspænding, strømkrav, varmemodstand, fysiske dimensioner, ledningsarrangement, sensortype og påkrævet driftsområde. Information om emnet og den typiske driftscyklus hjælper med at fastslå, om den termiske opførsel er egnet til den påtænkte anvendelse.
Er en varmere med højere effekt altid den bedste løsning?
Nej. Højere nominel effekt kan give større varmekapacitet, men det garanterer ikke bedre temperaturstabilitet eller genvinding. Strømforsyningen, styrekredsløbet, termisk grænseflade, spidsgeometri og arbejdsbelastning skal alle være kompatible med varmeren. Vælg efter den ønskede ydeevne i stedet for at maksimere watt.
Hvorfor betyder nominel spænding og modstand begge dele?
Spænding og modstand bestemmer strøm og elektrisk effekt i et resistivt kredsløb under definerede forhold. Et misforhold kan føre til utilstrækkelig opvarmning eller overdreven elektrisk stress. Begge værdier skal kontrolleres i forhold til komponentdokumentationen og det faktiske effektstyringsarrangement.
Hvad tilbyder en keramisk varmestruktur?
En keramisk varmestruktur kan kombinere et resistivt lag med en elektrisk isolerende krop i et kompakt design. Dens faktiske termiske respons, isoleringsydelse og mekaniske holdbarhed afhænger af materialerne, konstruktionen, fremstillingsprocessen og den færdige samling. Disse egenskaber bør verificeres for den specifikke komponent.
Kan en erstatningsvarmer vælges alene ved brug af dimensioner?
Nej. Dimensioner fastlægger kun en del af den mekaniske pasform. Spænding, modstand, effekt, sensorkompatibilitet, ledningskonfiguration, isoleringskrav og driftsgrænser skal også matche. Kontroller komponentdokumentationen og bekræft ydeevnen i den påtænkte samling.
Hvordan skal opvarmningstiden sammenlignes mellem forskellige modeller?
Brug den samme starttemperatur, forsyningsbetingelser, målested, controllerindstillinger og definerede måltemperatur. Kontroller også, om den angivne tid refererer til varmelegemets overflade, spids eller et andet punkt. Konsistente forhold er afgørende for en meningsfuld sammenligning.
Hvad kan forårsage inkonsekvent loddetemperatur?
Potentielle årsager omfatter ustabil strømforsyning, beskadigede forbindelser, sensorproblemer, inkompatible kontrolindstillinger, dårlig termisk kontakt og et uegnet tip til arbejdsbyrden. Inspicer hele samlingen og test under gentagelige forhold, før du beslutter, at selve varmeren er svigtet.
Hvordan kan kvaliteten af en indgående varmekomponent kontrolleres?
Følg dokumenterede acceptkriterier, der dækker identifikation, synlig tilstand, dimensioner, elektriske egenskaber, forbindelser og gældende isoleringskrav. Udfør, hvor det er relevant, en kontrolleret funktionstest i en kompatibel enhed. Registrer testbetingelser og resultater, så overensstemmelsen kan evalueres konsekvent.
Beviser en høj maksimumtemperatur, at et varmelegeme er egnet?
Nej. Maksimal temperatur er kun én designparameter. Det påtænkte driftsområde, temperaturkontrolmetode, termisk genvinding, fysisk kompatibilitet, elektriske krav og sikkerhedsgrænser skal også tages i betragtning. En komponent skal opfylde behovene for selve værktøjet og loddeprocessen.
11. Endelig teknisk tjekliste
En passende opvarmningskomponent skal tilsammen opfylde kravene til loddeprocessen, kraftsystemet, mekanisk samling og temperaturkontrolarrangementet. Brug denne sidste tjekliste, før du bekræfter en komponent til udvikling eller udskiftning af udstyr.
- Anvendelsen og den forventede termiske arbejdsbyrde er blevet klart defineret.
- Den nødvendige driftstemperatur og målested er angivet.
- Nominel spænding, modstand, effekt og kontrolmetode er kompatible.
- Den keramiske konstruktion og driftsgrænser passer til de tilsigtede forhold.
- Komponentens dimensioner, fastholdelsesmetode, isolering og ledningspositioner passer til samlingen.
- Føleren og controlleren er kompatible, hvor der anvendes temperaturfeedback.
- Opvarmning, temperaturstabilitet og genopretning er blevet evalueret under anvendelse af passende testbetingelser.
- Inspektions- og acceptkriterier er dokumenteret til gentagelig verifikation.
Omhyggeligt valg afhænger af forståelsen af, hvordan varmekomponenten interagerer med det komplette loddeværktøj. En fornuftig beslutning tager hensyn til applikationens termiske krav, elektriske grænser, keramiske konstruktion, mekaniske grænseflade, kontrolsystem og målbare ydeevnekrav i stedet for at stole på en enkelt specifikation.
