Efterhånden som elektroniske enheder bliver mindre, mens strømtætheden fortsætter med at stige, bliver materialet mellem en varmegenererende komponent og dens kølevej stadig vigtigere. Høj varmeledningsevne alene er ikke nok. Ingeniører har også brug for elektrisk isolering, kontrolleret termisk ekspansion, mekanisk stabilitet, kemisk resistens og pålidelig ydeevne gennem gentagne temperaturændringer. Disse kombinerede krav forklarer, hvorfor avanceret keramik i stigende grad overvejes til krævende termiske og elektriske grænseflader.
Keramik af aluminiumnitrider en avanceret teknisk keramik værdsat for kombinationen af høj varmeledningsevne og elektrisk isolering. I modsætning til elektrisk ledende metaller, der fjerner varme, men kræver yderligere isolering, kan tæt AlN give en direkte keramisk platform til varmespredning, mens dielektrisk adskillelse opretholdes. Dens relativt lave termiske udvidelseskoefficient gør den også kompatibel med halvledermaterialer såsom silicium. Disse egenskaber understøtter applikationer inden for højeffektelektronik, halvlederudstyr, lasersystemer, LED-pakker, strømmoduler, mikrobølgekomponenter og specialiserede termiske strukturer. En praktisk udvælgelsesproces skal tage hensyn til termisk ledningsevne, renhed, dielektrisk opførsel, geometri, overfladefinish, dimensionel tolerance, metallisering, sammenføjningsmetode, driftstemperatur og den faktiske termiske vej for den færdige samling.
Indholdsfortegnelse
Hop til et afsnitVælg et afsnit nedenfor for at gå direkte til emnet.
- Hvad er materialet og hvorfor betyder det noget?
- Hvordan understøtter termisk ledningsevne varmestyring?
- Hvordan forbedrer elektrisk isolering komponentdesign?
- Hvorfor er termisk udvidelseskompatibilitet vigtig?
- Hvordan fremstilles og fortættes materialet?
- Hvilke materielle faktorer styrer den endelige ydeevne?
- Hvilke former og geometrier bruges i teknik?
- Hvor bruges det i avanceret elektronik?
- Hvordan er det sammenlignet med anden teknisk keramik?
- Hvordan skal ingeniører specificere materialet?
- Ofte stillede spørgsmål
Hvad er materialet og hvorfor betyder det noget?
Aluminiumnitrid er en ikke-oxid teknisk keramik dannet af aluminium og nitrogen. Dens krystalstruktur og stærke atombinding giver den en karakteristisk kombination af termiske, elektriske, mekaniske og kemiske egenskaber. Materialet er særligt værdifuldt, når en komponent skal lede varme effektivt uden at blive en elektrisk leder.
I en konventionel termisk vej tænker designere ofte på varmespredere og isolering som separate funktioner. En metalplade kan sprede varme hurtigt, mens et polymer- eller oxidkeramisk lag giver elektrisk isolering. Hver ekstra grænseflade introducerer termisk modstand, mekanisk kompleksitet eller et andet potentielt fejlpunkt. En tæt AlN-komponent kan kombinere flere funktioner i et enkelt konstrueret lag, hvilket forenkler arkitekturen af visse strøm- og halvledersamlinger.
Høj gitterbaseret termisk transport tillader varmen at bevæge sig væk fra lokaliserede hot spots og mod en køleplade eller kølegrænseflade.
Høj elektrisk resistivitet gør det muligt for ledende spor og drevne komponenter at forblive elektrisk isoleret fra bærende strukturer.
En lav termisk udvidelseskoefficient hjælper med at reducere stress, når keramiske komponenter forbindes med halvledere og metalliske materialer.
Den praktiske betydning af materialet kommer derfor fra samspillet mellem dets egenskaber snarere end en enkelt overskriftsspecifikation. For en enhed med høj effekt kan et substrat med stærk termisk ydeevne, men dårlig dimensionsstabilitet, skabe pålidelighedsproblemer. En keramik med fremragende isolering, men utilstrækkelig varmespredning, kan tillade, at overgangstemperaturen for en elektronisk komponent stiger. Ved valg af materiale skal der tages hensyn til det komplette termiske og elektriske system frem for ét isoleret tal.
Hvordan understøtter termisk ledningsevne varmestyring?
Termisk ledningsevne beskriver, hvor effektivt varme bevæger sig gennem et materiale under en temperaturgradient. I højeffektelektronik påvirker denne egenskab direkte, hvor hurtigt varme kan bevæge sig væk fra en halvledermatrice, strømforsyning, laser, LED eller anden varmegenererende komponent.
Tæt AlN produceres ofte med termisk ledningsevne i det omtrentlige område på 140 til 230 W/m·K, afhængigt af renhed, mikrostruktur, procesbetingelser og produktkvalitet. Kvaliteter med højere ledningsevne kan konstrueres, når applikationen kræver mere effektiv varmespredning. Den faktiske ydeevne bør altid vurderes ved hjælp af producentens angivne værdi for den specificerede materialekvalitet og -geometri.
Hvorfor varmespredning er mere kompliceret end ledningsevne
En høj ledningsevneværdi garanterer ikke automatisk lav temperatur ved den aktive enhed. Den samlede termiske vej kan omfatte halvledermatricen, bindingslaget, keramisk substrat, metallisering, termisk grænseflademateriale, bundplade, køleplade og kølemedium. Hver grænseflade tilføjer modstand. Et veldesignet keramisk substrat fungerer derfor som en del af et konstrueret termisk netværk.
Geometri er også vigtig. Et tyndt keramisk lag kan reducere ledningsafstanden, men det skal stadig opfylde kravene til spændingsisolering, mekanisk styrke, håndtering og sammenføjning. En tykkere del kan øge den elektriske afstand og den mekaniske robusthed, samtidig med at den tilføjer termisk modstand. Ingeniører skal balancere disse krav i stedet for at optimere én variabel uafhængigt.
| Ejendom | Typisk Engineering Range | Hvorfor det betyder noget | Designhensyn |
|---|---|---|---|
| Termisk ledningsevne | Ca. 140–230 W/m·K | Bevæger varmen gennem keramikken | Brug den karakterspecifikke testede værdi |
| Termisk udvidelseskoefficient | Ca. 4,0–4,7 × 10−6/K | Styrer dimensionsændringer med temperaturen | Sammenlign med matrice, kobber, aluminium og sammenføjningslag |
| Dielektrisk konstant | Typisk omkring 8-9 | Påvirker elektrisk og RF-adfærd | Tjek frekvens og temperaturforhold |
| Tæthed | Ca. 3,26 g/cm³ | Påvirker komponentmasse og strukturelt design | Overvej porøsitet og endelig sintret tæthed |
| Elektrisk resistivitet | Meget høj for tætte isoleringskvaliteter | Understøtter elektrisk isolering | Kontroller isoleringskravene under faktiske forhold |
De viste værdier er generelle tekniske områder snarere end universelle specifikationer. Produktionskvaliteter kan variere alt efter renhed, tilsætningsstoffer, forarbejdningsvej, tæthed, dimensioner og testbetingelser.
Termisk ledningsevne kan også ændre sig, når temperaturen stiger. For et realistisk termisk design bør ingeniører bruge temperaturafhængige materialedata, når de er tilgængelige, i stedet for at antage, at en rumtemperaturværdi forbliver konstant i hele driftsområdet.
Hvordan forbedrer elektrisk isolering komponentdesign?
Effektelektronik kræver ofte to tilsyneladende modsatte funktioner: substratet skal fjerne varme effektivt og samtidig forhindre uønsket elektrisk strøm i at strømme ind i tilstødende strukturer. Metaller giver fremragende varmeledning, men er elektrisk ledende. Mange ingeniørkeramik løser isoleringsproblemet, men ikke alle tilbyder tilstrækkelig høj varmeledningsevne til moderne effekttætheder.
Den høje elektriske resistivitet af tæt AlN gør det muligt at montere eller metallisere ledende kredsløb på et keramisk isolerende legeme. Dette er en af grundene til, at keramiske substrater bruges i effekthalvledermoduler, LED-samlinger, laserpakker og specialiserede elektroniske strukturer.
Elektrisk isolering uden at skabe en stor termisk barriere
I en konventionel flerlags termisk stabel kan isolering blive den begrænsende faktor i varmeoverførsel. Et elektrisk isolerende materiale med lav varmeledningsevne kan beskytte kredsløbet elektrisk, mens det fanger varme tæt på den aktive enhed. En termisk ledende keramik reducerer dette kompromis ved at lade varmen bevæge sig gennem det isolerende legeme.
Dielektrisk adfærd har også betydning
Elektrisk isolering er ikke kun defineret af resistivitet. Designere kan også evaluere dielektrisk konstant, dielektrisk tab, nedbrydningsstyrke, overfladelækage, krybeafstand og effekten af temperatur eller fugt på elektrisk adfærd.
For højfrekvente systemer kan dielektriske egenskaber påvirke impedans, signalintegritet, parasitisk kapacitans og RF-tab. For højspændingssystemer bliver fysisk tykkelse og overfladedesign særligt vigtigt. Et materiale kan have stærke iboende isoleringsegenskaber, mens den færdige komponent stadig kræver omhyggelig afstand og overfladeteknik.
Elektrisk isolering gør det muligt for metalliserede ledere og strømenheder at fungere på en isolerende keramisk platform, mens varmen bevæger sig gennem substratet.
Kontrolleret dielektrisk adfærd kan understøtte stabil elektrisk ydeevne, hvor parasitisk kapacitans og dielektrisk tab skal styres.
Hvorfor er termisk udvidelseskompatibilitet vigtig?
Hvert materiale ændrer dimension, når dets temperatur ændres. I en flerlags elektronisk pakke udvides forskellige materialer med forskellige hastigheder. Hvis disse forskelle er store, kan gentagen opvarmning og afkøling generere mekanisk belastning ved grænseflader.
Den termiske udvidelseskoefficient for tæt AlN er tæt på siliciums, almindeligvis omkring 4,0 til 4,7 × 10−6/K for typiske tekniske kvaliteter. Denne relative kompatibilitet er særlig værdifuld i halvlederemballage, fordi overdreven termisk ekspansionsmismatch kan bidrage til vridning, grænsefladespænding, revner eller delaminering under termisk cykling.
Hvorfor termisk cykling fortjener særlig opmærksomhed
Elektroniske systemer forbliver sjældent ved én temperatur. Et strømmodul kan gentagne gange bevæge sig mellem tomgang, moderat belastning, spidsbelastning og nedlukning. En laserpakke kan opleve gentagne opstarts- og afkølingsperioder. Halvlederproduktionsudstyr kan udsættes for procestemperaturer efterfulgt af afkølingsfaser.
Hver termisk cyklus skaber ekspansion og sammentrækning. Når materialerne bindes sammen, skal grænsefladerne rumme deres relative bevægelse. Matchende termisk ekspansion eliminerer ikke stress fuldstændigt, men det kan reducere en vigtig kilde til mekanisk uoverensstemmelse.
Materialeparring bør evalueres som et system
Keramikken er kun et lag i samlingen. Kobber, aluminium, silicium, lodde, loddede samlinger, metalliseringssystemer og termiske grænsefladematerialer kan alle bidrage til total stress. Ingeniører bør derfor sammenligne ekspansionskoefficienterne for den komplette materialestabel i stedet for at evaluere keramikken isoleret.
- Sammenlign CTE-værdier på tværs af hele samlingen i stedet for kun mellem to materialer.
- Evaluer termiske cyklustemperaturer, opholdstider og cyklustællinger.
- Overvej tykkelse og geometri, fordi stivhed påvirker spændingsfordelingen.
- Tjek sammenføjning og metalliseringsmetoder for deres egne termiske begrænsninger.
- Brug faktiske monteringsbetingelser til validering af mekanisk pålidelighed.
Hvordan fremstilles og fortættes materialet?
Ydeevnen af en avanceret keramik afhænger stærkt af dens fremstillingsrute. Høj varmeledningsevne er vanskelig at opnå, hvis det endelige legeme indeholder overdreven porøsitet, ugunstige urenhedsfaser eller mikrostrukturelle defekter, der spreder varmebærende fononer.
Tilberedning af pulver
Produktionen starter med aluminiumnitridpulver udvalgt til passende renhed og partikelegenskaber. Pulverkvaliteten påvirker pakningsadfærd, sintringsrespons, kornudvikling og keramikkens endelige elektriske og termiske egenskaber.
Formning og grøn bearbejdning
Afhængigt af komponentdesignet kan pulver formes ved processer såsom tapestøbning, presning, sprøjtestøbning eller andre keramiske formningsmetoder. Tynde underlag kan kræve særlig kontrolleret formning, fordi den sidste del skal bevare planhed og dimensionsstabilitet efter brænding.
Sintring og fortætning
Aluminiumnitrid har en stærk kovalent binding, hvilket gør fortætning mere krævende end for nogle konventionelle oxidkeramik. Sintringshjælpemidler kan indføres for at fremme fortætning og kontrollere korngrænsefaser. Behandlingstemperatur, atmosfære, pulverkemi, additivsystem og brændingsplan påvirker alle den endelige mikrostruktur.
- Pulverkonditionering:Rå keramisk pulver er forberedt til ensartet partikelfordeling, renhed og formningsadfærd.
- Form:Pulveret formes til en grøn krop svarende til den nødvendige komponentgeometri.
- Kontrolleret sintring:Termisk behandling fortætter kroppen og udvikler den nødvendige kornstruktur.
- Efterbehandling:Overflader kan være slebet, poleret, lappet, boret, skåret eller på anden måde behandlet i henhold til designkrav.
- Inspektion:Dimensioner, overfladekvalitet, elektrisk opførsel, termiske egenskaber og andre kundedefinerede egenskaber kan evalueres.
Bearbejdning efter sintring kræver passende diamantbaseret eller andet specialiseret værktøj, fordi avanceret keramik er hårdt og skørt. Designstadiet bør derfor tage højde for opnåelige tolerancer, hjørneradier, hulgeometri, overfladefinish og potentielle kantskader.
Hvilke materielle faktorer styrer den endelige ydeevne?
To komponenter fremstillet af det samme nominelle materiale kan fungere forskelligt, fordi forarbejdningshistorien er forskellig. Termisk ledningsevne, styrke, dielektrisk adfærd og dimensionsstabilitet påvirkes af kornstruktur, porøsitet, urenhedsniveauer, additiv kemi og sintringsbetingelser.
Renhed og ilt-relaterede effekter
Ilt er en vigtig overvejelse i AlN-behandling, fordi oxygen-relaterede defekter og sekundære faser kan påvirke gitteradfærd og termisk transport. For højt indhold af urenheder kan reducere termisk ledningsevne, hvorfor højtydende kvaliteter kræver omhyggelig pulverkontrol og fortætning.
Porøsitet
Indvendige porer afbryder kontinuerlige varmeoverførselsveje og kan reducere mekanisk styrke. Til krævende termiske applikationer er høj relativ tæthed derfor en vigtig kvalitetsegenskab.
Kornvækst og korngrænser
Varme i krystallinsk keramik transporteres hovedsageligt gennem gittervibrationer. Defekter, urenheder, korngrænser og visse sekundære faser kan sprede disse vibrationer. Mikrostrukturkontrol er derfor central for udviklingen af højkonduktivitetskvaliteter.
Overfladetilstand
Overfladefinish kan påvirke sammenføjningskvalitet, metallisering, kontaktmodstand, dimensionsnøjagtighed og samlingskonsistens. Et termisk substrat er ikke blot et bulkmateriale; dens grænseflader er en del af den endelige præstationsligning.
Termisk ledningsevne, dielektriske egenskaber, tæthed, styrke og termisk ekspansion bestemmer, hvordan keramikken opfører sig som et materialelegeme.
Fladhed, ruhed, metallisering, sammenføjningskvalitet, kontaktareal og dimensionstolerance bestemmer, hvor effektivt keramikken yder inde i den færdige samling.
Denne sondring er vigtig under leverandørevaluering. En databladværdi beskriver materialet eller en testprøve, men den samlede komponent kan opføre sig anderledes, fordi grænseflader og geometri påvirker den samlede termiske og elektriske vej.
Hvilke former og geometrier bruges i teknik?
Tekniske keramiske komponenter kan fremstilles i flere geometrier afhængigt af den termiske vej, elektrisk layout, sammenføjningsmetode og tilgængelig installationsplads. Den mest passende form bestemmes af samlingen snarere end af materialeegenskaber alene.
Flade keramiske plader udgør en base for metallisering, kredsløbslayout, strømmoduler, halvlederenheder og varmespredende samlinger.
Tynde plader eller skivelignende dele kan understøtte kompakte termiske baner, sensorstrukturer, isoleringslag og specialiserede elektroniske samlinger.
Brugerdefinerede huller, slidser, trin, riller og monteringsfunktioner kan indarbejdes, når standard flad geometri er utilstrækkelig.
Valg af tykkelse
Tykkelse påvirker termisk modstand, dielektrisk styrke, stivhed, dimensionsstabilitet og mekanisk håndtering. En tyndere komponent kan forkorte ledningsafstanden, mens en tykkere komponent kan give større fysisk adskillelse eller strukturel støtte.
Fladhed og tolerancer
Termiske og elektriske samlinger afhænger ofte af tæt kontakt mellem flere lag. Overdreven vridning eller ujævnheder kan reducere det effektive kontaktområde og øge den lokale termiske modstand. Krav til planhed bør derfor etableres sammen med overfladefinish og dimensionstolerancer.
Huller, slidser og kantfunktioner
Geometri ændrer spændingskoncentrationen. Små huller, skarpe indre hjørner, smalle ribber og bratte tykkelsesændringer kan skabe lokale spændingskoncentrationer i en sprød keramik. Afrundede overgange og passende funktionsdimensioner kan forbedre fremstillingsevnen og reducere unødvendige mekaniske risici.
For brugerdefinerede komponenter kommer de bedste resultater typisk fra at overveje fremstillingsevne i det tidligste designstadium. En tegning, der kun specificerer overordnede dimensioner, definerer muligvis ikke nok information til pålidelig produktion. Fladhed, ruhed, kanttilstand, hultolerancer, affasninger, materialekvalitet og testkrav skal muligvis alle dokumenteres.
Hvor bruges det i avanceret elektronik?
Kombinationen af termisk ledningsevne, elektrisk isolering, kemisk stabilitet og termisk ekspansionskompatibilitet understøtter en bred vifte af krævende applikationer. Det almindelige krav er behovet for at kontrollere varme uden at ofre elektrisk adskillelse eller dimensionsstabilitet.
1. Strømhalvledermoduler
Effekttransistorer, dioder, isolerede gate-enheder og andre koblingskomponenter genererer betydelig lokaliseret varme. Keramiske substrater kan give elektrisk isolering mellem metalliserede kredsløbsområder og den underliggende kølestruktur, mens de overfører varme mod kølepladen.
2. LED og højintensive belysningssystemer
High-output LED'er omdanner en del af deres elektriske input til varme. Når overgangstemperaturen stiger for meget, kan optisk output, pålidelighed og driftsstabilitet blive påvirket. Et termisk ledende isolerende substrat kan hjælpe med at flytte varmen væk fra det aktive område.
3. Laser og optiske kommunikationskomponenter
Laserdioder og optiske transmittere kan være følsomme over for temperatur, fordi bølgelængde, outputstabilitet og enhedens levetid kan afhænge af termiske forhold. Keramiske pakker og submounts giver en kontrolleret mekanisk og termisk platform omkring disse komponenter.
4. Udstyr til fremstilling af halvledere
Halvlederbehandlingsudstyr kombinerer ofte varme, elektrisk kraft, vakuummiljøer, korrosive procesforhold og strenge dimensionskrav. AlN-baserede komponenter kan anvendes, hvor både termisk styring og elektrisk isolering er påkrævet.
5. Højfrekvente og RF-systemer
Mikrobølge- og RF-komponenter kan generere varme, mens de også kræver forudsigelig dielektrisk adfærd. Materialevalg skal tage højde for dielektricitetskonstant, tabskarakteristika, driftsfrekvens, temperatur og kredsløbsgeometri snarere end termisk ledningsevne alene.

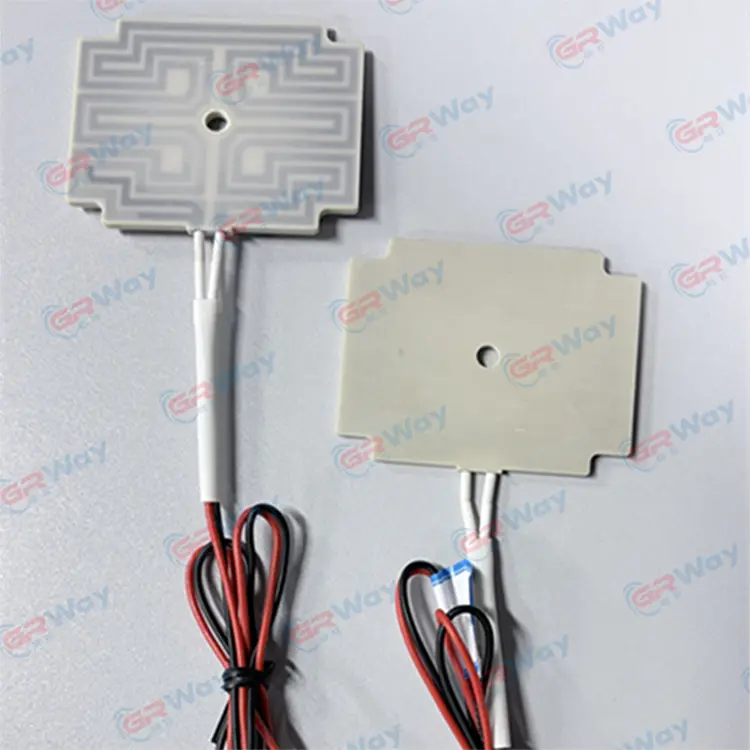

6. Præcisionsopvarmning og termiske strukturer
Nogle avancerede keramiske samlinger bruger AlN som en termisk effektiv strukturel platform til varmeelementer og temperaturfølsomme systemer. I sådanne designs bør varmen bevæge sig i en kontrolleret retning, mens de elektrisk aktive komponenter forbliver passende isoleret.
7. Medicinsk og analytisk udstyr
Analytisk og medicinsk udstyr kan kræve kompakte termiske strukturer, elektrisk isolering, dimensionsstabilitet og modstand mod krævende driftsmiljøer. Den specifikke keramiske kvalitet skal matches til temperatur, kemisk eksponering, renlighed og elektriske krav.
- Højeffekt switching og konvertering systemer
- LED og optoelektroniske pakker
- Laserdiode og optiske kommunikationspakker
- Halvleder procesudstyr
- RF og mikrobølge elektroniske samlinger
- Specialiserede keramiske varmestrukturer
- Medicinsk, analytisk og præcisions elektronisk udstyr
Hvordan er det sammenlignet med anden teknisk keramik?
Intet keramisk materiale er universelt overlegent til enhver anvendelse. Ingeniører sammenligner normalt termisk ledningsevne, dielektriske egenskaber, mekanisk styrke, brudadfærd, termisk udvidelse, kemisk stabilitet, forarbejdningskrav og kravene til den færdige samling.
Alumina
Aluminiumoxid er meget udbredt, fordi det tilbyder en moden kombination af elektrisk isolering, mekanisk styrke, kemisk stabilitet og etablerede forarbejdningsmetoder. Dens termiske ledningsevne er generelt lavere end højledningsevne AlN-kvaliteter, hvilket gør AlN attraktiv, når termisk modstand bliver en mere kritisk designbegrænsning.
Siliciumnitrid
Siliciumnitrid er kendt for høj mekanisk sejhed, stærk termisk stødmodstand og god stabilitet ved høje temperaturer. Det kan foretrækkes i applikationer, hvor brudmodstand og strukturel ydeevne er særlig vigtig, mens AlN ofte vælges, når elektrisk isolering og høj varmeledningsevne skal kombineres.
Berylliumoxid
Berylliumoxid giver også høj varmeledningsevne med elektrisk isolering, men dets brug kræver streng kontrol, fordi berylliumholdigt støv er farligt under forarbejdning. Anvendelseskrav og produktionssikkerhedsforhold skal derfor overvejes nøje.
AlN-baserede løsninger
AlN er især nyttigt, når designere har brug for en stærk balance mellem termisk ledning, elektrisk isolering, lav termisk udvidelse og kemisk stabilitet i en kompakt keramisk struktur.
Den mest brugbare sammenligning er derfor applikationsspecifik. Hvis det primære krav er elektrisk isolering ved moderate termiske belastninger, kan flere keramik være egnede. Når varmetætheden stiger, og termisk modstand bliver et stort designproblem, kan varmeledningsevnen få meget større vægt. Når direkte binding til silicium er involveret, bliver det termiske ekspansionsforhold en anden nøglefaktor.
Hvordan skal ingeniører specificere materialet?
En nyttig keramisk specifikation bør beskrive de komplette ydeevnekrav i stedet for blot at navngive materialet. Dette hjælper med at reducere uklarhed under produktionen og gør sammenligninger mellem leverandør og leverandør mere meningsfulde.
Start med det termiske krav
Definer den maksimale enhedseffekt, forventet varmeudvikling, tilladt temperatur, termisk vej, grænsefladematerialer og kølekonfiguration. En høj konduktivitetsgrad løser muligvis ikke et termisk problem, hvis den dominerende modstand er placeret ved en anden grænseflade.
Definer det elektriske krav
Spænding, frekvens, isolationsafstand, dielektrisk styrke, lækagekrav og miljøforhold skal angives. For RF-applikationer bør dielektrisk konstant og dielektrisk tab ved den tilsigtede frekvens også tages i betragtning.
Definer mekaniske og dimensionelle krav
Angiv tykkelse, længde, bredde, fladhed, parallelitet, hulgeometri, kanttræk, overfladeruhed og dimensionstolerancer. Disse faktorer kan påvirke både monteringspålidelighed og termisk kontakt.
Definer forarbejdnings- og overfladekrav
Hvis komponenten skal metalliseres, loddes, limes, loddes eller integreres i en flerlagskonstruktion, skal disse nedstrømsprocesser kommunikeres, før den keramiske kvalitet færdiggøres. Overfladetilstand og metalliseringskompatibilitet kan være lige så vigtig som bulkmaterialeegenskaber.
| Specifikationskategori | Nøglepunkter at definere | Typisk ingeniørspørgsmål |
|---|---|---|
| Materiale | Kvalitet, renhed, tæthed, additivsystem | Hvilken materialekvalitet opfylder de tilsigtede termiske og elektriske betingelser? |
| Termisk | Ledningsevne, driftstemperatur, termisk cykling | Hvor er den primære termiske modstand i den komplette samling? |
| Elektrisk | Resistivitet, dielektrisk konstant, dielektrisk tab, nedbrydningskrav | Hvilken isoleringsydelse er nødvendig ved den faktiske spænding og frekvens? |
| Geometri | Længde, bredde, tykkelse, huller, slidser, radier | Kan formen produceres konsekvent uden at indføre undgåelige stresskoncentrationer? |
| Overflade | Ruhed, fladhed, metalliseringskompatibilitet | Hvordan vil den keramiske grænseflade med det næste lag? |
| Kvalitet | Inspektionspunkter, testmetode, tolerancer, dokumentation | Hvilke egenskaber kræver verifikation på produktionsniveau? |
Det er også vigtigt at skelne mellem materialeegenskaber og specifikationer for færdige komponenter. Termisk ledningsevne kan rapporteres fra en testprøve, mens en produktionsdel har sine egne dimensioner, overfladetilstand og fremstillingshistorie. En stærk teknisk specifikation forbinder laboratorieegenskaben med den faktiske komponent, der bruges i enheden.
Hvad skal bekræftes før produktion?
- Endelig keramisk kvalitet og mål for termisk ledningsevne
- Elektrisk isolering og dielektriske krav
- Færdigmål og toleranceklasse
- Krav til overfladefinish, planhed og kant
- Metallisering, sammenføjning, lodning eller bindingsbetingelser
- Driftstemperatur og termiske cyklusforhold
- Inspektionsmetoder og acceptkriterier
Klare specifikationer gør det muligt for keramikproducenten og designteamet at diskutere det samme ingeniørmål. De gør det også lettere at identificere, om et problem kommer fra materialevalg, geometri, bearbejdning, sammenføjning eller termisk design på systemniveau.
Til applikationer, der kræver kontrolleret termisk transport og elektrisk isolering,Keramik af aluminiumnitridkan give en praktisk kombination af egenskaber, der er svære at reproducere med et konventionelt enkeltfunktionsmateriale.
Hvilke designprincipper hjælper med at maksimere ydeevnen?
Godt keramisk design begynder med den termiske og elektriske arkitektur snarere end med et materialenavn. De mest pålidelige resultater kommer fra at forstå, hvordan varme, strøm, mekanisk belastning og temperaturændringer interagerer inde i enheden.
Hold den termiske vej direkte
Reducer unødvendige lag mellem varmekilden og kølepladen. Hver ekstra materialegrænseflade kan tilføje kontaktmodstand, bindingsvariabilitet eller termisk impedans. Den keramiske tykkelse skal vælges i overensstemmelse med isoleringen og de mekaniske krav, samtidig med at varmevejen holdes effektiv.
Undgå unødvendig geometrisk belastning
Keramik er stærk i kompression, men forholdsvis følsom over for trækspænding og pludselige geometriske overgange. Afrundede hjørner, fornuftig hulplacering, passende vægtykkelse og kontrollerede monteringsbelastninger kan forbedre komponenternes pålidelighed.
Design grænsefladen, ikke kun substratet
Termisk ydeevne afhænger stærkt af kontaktkvaliteten. Et keramik med høj ledningsevne kan undermineres af dårlig binding, hulrum, ujævne overflader, utilstrækkeligt tryk eller et grænsefladelag med lav ledningsevne. Overfladeplanhed og sammenføjningsforhold bør derfor behandles som en del af det termiske design.
Plan for termisk cykling
En komponent, der overlever en enkelt højtemperaturhændelse, kan stadig svigte efter gentagen cykling. Pålidelighedstest skal afspejle det faktiske temperaturområde, opvarmningshastighed, afkølingshastighed, opholdstid og mekaniske begrænsninger, der forventes under drift.
Ofte stillede spørgsmål
Hvad bruges aluminiumnitrid til?
Aluminiumnitrid bruges, hvor ingeniører har brug for elektrisk isolering sammen med effektiv varmeoverførsel. Almindelige anvendelser omfatter effekthalvledersubstrater, LED-pakker, laser- og optoelektroniske pakker, komponenter til halvlederudstyr, RF-samlinger og specialiserede termiske strukturer.
Hvorfor er aluminiumnitrid velegnet til kraftelektronik?
Strømelektronik genererer koncentreret varme, mens den også kræver elektrisk isolering. Aluminiumnitrid kan give en termisk ledende isolerende platform, der hjælper varmen med at bevæge sig fra aktive enheder mod kølestrukturer uden at bruge et elektrisk ledende substrat.
Hvordan er den termiske udvidelse af aluminiumnitrid sammenlignet med silicium?
Dens termiske udvidelseskoefficient er relativt tæt på siliciums. Denne kompatibilitet kan reducere termisk udvidelsesmismatch i halvlederpakker sammenlignet med materialekombinationer, der udvider sig med væsentligt forskellige hastigheder.
Er aluminiumnitrid elektrisk ledende?
Tæt aluminiumnitrid er en elektrisk isolator med høj elektrisk resistivitet. Dette er en af dets vigtigste fordele i elektroniske substrater, hvor varme skal bevæge sig effektivt, mens ledende kredsløb forbliver elektrisk isoleret fra den understøttende struktur.
Hvilken varmeledningsevne kan en aluminiumnitridkvalitet opnå?
Typiske tætte kvaliteter kan falde inden for et omtrentligt område på 140 til 230 W/m·K, mens specifikke kommercielle kvaliteter kan afvige. Termisk ledningsevne afhænger af renhed, mikrostruktur, tæthed, additiver, procesbetingelser og testmetode, så den karakterspecifikke specifikation skal bruges til designberegninger.
Hvad kan reducere den termiske ledningsevne af aluminiumnitrid?
Porøsitet, urenhedsrelaterede defekter, uegnede sekundære faser og mikrostrukturel spredning kan reducere termisk transport. Pulverkvalitet, iltkontrol, sintringsforhold og fortætning er derfor vigtige produktionsfaktorer.
Kan materialet bearbejdes til tilpassede former?
Ja. Tætte keramiske komponenter kan bearbejdes til tilpassede plader, huller, slidser, trin og andre geometrier ved hjælp af passende specialiserede bearbejdningsmetoder. Da materialet er hårdt og skørt, bør geometri og tolerancekrav tages i betragtning sammen med bearbejdningsevne.
Hvad skal specificeres for en brugerdefineret keramisk komponent?
En komplet specifikation omfatter normalt materialekvalitet, termisk ledningsevne, elektriske krav, dimensioner, tolerancer, planhed, overfladefinish, huller eller andre funktioner, driftstemperatur, termiske cyklusforhold, krav til metallisering eller sammenføjning og inspektionskriterier.
Er termisk ledningsevne den eneste egenskab, der betyder noget?
Nej. Termisk ledningsevne skal betragtes sammen med elektrisk isolering, dielektriske egenskaber, termisk ekspansion, mekanisk styrke, brudadfærd, kemisk modstand, dimensionstolerance, overfladetilstand og kompatibilitet med nedstrøms monteringsprocesser.
Nøgle tekniske takeaways
Avanceret keramisk valg bliver vigtigere, efterhånden som strømtæthed, driftstemperatur og emballagekompleksitet øges. Den centrale tekniske udfordring er ofte ikke blot at fjerne varme, men at fjerne varme, samtidig med at den elektriske isolation opretholdes og mekanisk belastning kontrolleres.
- Høj varmeledningsevne kan forkorte den termiske vej fra en aktiv enhed til en kølestruktur.
- Høj elektrisk resistivitet understøtter isoleret strøm og elektroniske strukturer.
- En CTE tæt på silicium kan hjælpe med at håndtere termomekanisk uoverensstemmelse i halvledersamlinger.
- Renhed, tæthed, tilsætningsstoffer og mikrostruktur påvirker i høj grad det endelige materiales ydeevne.
- Overfladefinish, planhed, geometri og sammenføjningsmetoder kan bestemme den faktiske montageydelse.
- Applikationsspecifik test er afgørende, når driftsforhold involverer høje temperaturer, hurtige termiske cyklusser, højspænding eller krævende kemiske miljøer.
For ingeniører, der designer termiske substrater, dele til halvlederudstyr, elektroniske pakker eller præcisionskeramiske strukturer,Keramik af aluminiumnitridfortjener evaluering, når termisk ledningsevne og elektrisk isolering skal arbejde sammen i samme komponent.
Materialevalg bør altid afsluttes i forhold til de faktiske driftsbetingelser, samlingskonfiguration og kvalitetsspecifikke tekniske data.
Diskuter dine krav til keramiske komponenter
GREENWAY®understøtter avancerede keramiske applikationer, der involverer termisk styring, elektrisk isolering, varmestrukturer og præcisions elektroniske komponenter. Del dine tegninger, dimensioner, materialekrav, driftsforhold og anvendelsesmål for at starte en teknisk diskussion, der er skræddersyet til komponenten.
kontakt os
